設計図

壁量計算書など耐震についての図面2

hekiryou2
さらに、その建物に配置された耐力壁を合計する計算表があり、最後に、その建物に必要な壁量よりも、設計壁量が多ければ、建築基準法はクリアしたことになります。

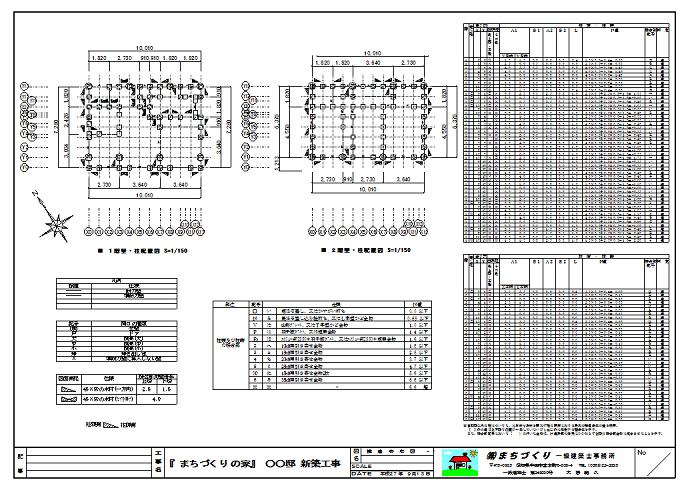

この他、当社では上記計算を基に柱・壁配置図を作りN値計算法で計算した柱頭・柱脚金物を記載して現場で確認し易くしています。(右の図面)

計画のときにはいつも、品確法の耐震等級最高ランクの等級3(建築基準法の耐震性能の1.5倍の性能)を目指しています。
2016年02月13日 16:33

プレゼン時の図面

P-heimen
お客様に提案するための、基本設計に入るまでの図面です。この段階では図面と言うより「絵」です。「絵」をもってお客様にわかり易くご提案します。
この段階で打合せを重ね建物の大まかな概要が決定して、上記の図面作成に移ります。





平面プラン図
2015年02月04日 16:04
P-gaikan










外観パース
2015年02月03日 16:05
P-naikan










内観パース
2015年02月02日 16:05
